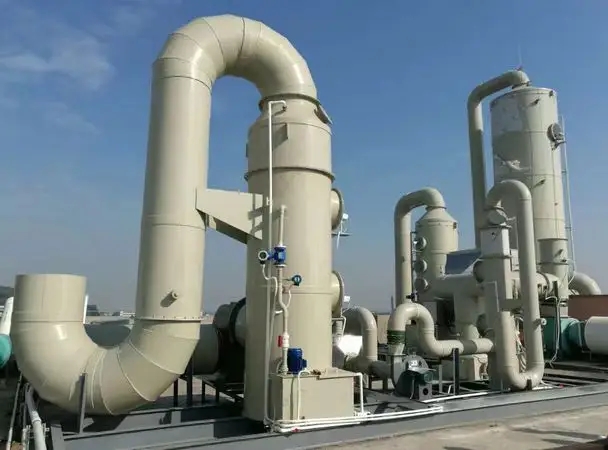

废气处理塔的装置办法

废气处理塔的装置办法

装置流程：

1、在装置施工之前，关于废气处理塔施工过程的施工方案，应对人员进行训练，技术人员应预备废气处理塔装置施工的技术措施，如装置阐明，焊接阐明等。组织施工人员熟悉图纸和操作办法，并进行技术，质量和安全方面的阐明。查看机械和测验设备的功能，例如各种丈量工具和外表，电焊机，起重机等，尤其是手动葫芦。

2、废气处理塔的建设方案可以防止因运用不合格工具而造成的危险，抵达时有必要查看并承受吸收塔的单芯片设备和资料。除质量证明书外，还应依据当前标准对设备资料进行重新测验，耗费资料，尤其是焊接中运用的耗费资料，应严格控制。

3、在废气处理塔施工方案中装置废气处理塔底环板时，装置并焊接6mm厚的钢板带和25mm厚的环板，然后将底部环板放置在设计标高处，***部标高的答应差错为±2mm。装置底部环板后，用垫片和环板进行点焊，注意电焊涂层不要掉入螺栓孔中，然后用活动的灌浆资料对地脚螺栓进行注浆，并在到达强度后拧紧地脚螺栓。

4、依照废气处理塔施工图设计图装置罐底角，以废气处理塔的基圆中心为基准，在地面上以-0.3m的高度画出中心支撑圆和底部环形板上半径为2300和9200mm的吸收塔壁板的圆分别将圆周分成32个持平的部分，该线符号在吸收塔基础和底板上。该线是底板角钢结构的重心线，地基凿***，合格后再装置底板，在基础上的划线和底部结构重心线的投影线的基础上装置角钢笔直支撑之后，将角钢沿半径方向装置，并依据图纸倾斜3：400度，点焊角钢，并留出一定的焊接收缩量。

5、在装置废气处理塔的施工方案之前，在每个墙板的内侧和外侧符号中心点，以找到墙板的笔直度。查看墙板设备的凹槽和几许尺寸，正确后保存纵向焊接空隙（2毫米）。用汽车起重机将***15层整体壁板提升到吸收塔底环板的周围，并依据内径丈量每块壁板的笔直度和水平度，纵向焊缝在同一方向上交错排列，间距为板长的1/3且***于500mm。焊缝避开油箱衔接插座，距插座的距离***于200mm，焊接墙板时，严禁在层之间进行交叉焊接，废气处理塔墙板的层之间的空隙应为2mm。在15层均匀地设置八个观测点，并经过铅锤的办法丈量废气处理塔壁的笔直度，丈量每层的同心度和圆度。
