浅谈废气吸收塔的耐腐蚀性能
未知, 2025-11-07 13:43, 次浏览
浅谈废气吸收塔的耐腐蚀性能

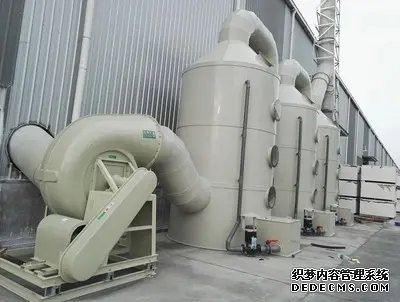

废气吸收塔作为工业废气处理的关键设备，其耐腐蚀性能直接关系到设备的长期稳定运行、维护成本及安全性。在化工、制药、冶金等产生腐蚀性气体的行业，废气成分复杂（如含酸性气体、有机溶剂、高温高湿介质等），对吸收塔材料的耐蚀性提出了严苛要求。本文从腐蚀机理、材料选择、结构设计及防护措施等方面，系统分析废气吸收塔的耐腐蚀性能。
一、废气吸收塔的腐蚀环境与机理
主要腐蚀介质
酸性气体：如SO₂、HCl、NOₓ等，易形成酸雾或酸性溶液，导致金属表面发生电化学腐蚀或化学腐蚀。
碱性气体：如NH₃，可能引发应力腐蚀开裂（SCC）或碱脆现象。
有机溶剂：部分挥发性有机物（VOCs）会溶解防腐涂层或软化非金属材料。
高温高湿环境：加速腐蚀反应速率，尤其当废气温度超过材料耐受范围时，热老化与腐蚀协同作用加剧材料失效。
典型腐蚀类型
均匀腐蚀：金属表面因化学或电化学反应整体减薄，常见于碳钢接触酸性介质的场景。
点蚀与缝隙腐蚀：局部区域因介质浓度差异（如氯离子富集）形成微电池，导致穿孔泄漏。
应力腐蚀开裂（SCC）：拉应力与***定腐蚀介质共同作用下，材料发生脆性断裂，多见于焊接接头或冷加工部位。
微生物腐蚀（MIC）：潮湿环境中微生物代谢产物（如硫酸盐还原菌）加速金属腐蚀。
二、耐腐蚀材料的选择策略
金属材料
不锈钢系列：304/316L奥氏体不锈钢适用于低浓度酸性废气；双相不锈钢（如2205）抗氯离子腐蚀能力更强，可用于含Cl⁻环境。
镍基合金：哈氏合金（Hastelloy）、蒙乃尔合金（Monel）在强酸（如HF）、高温条件下表现***异，但成本较高。
钛及钛合金：耐海水和氯离子腐蚀性能极佳，适用于沿海或含卤素废气场景，需避免氢脆风险。
非金属材料
玻璃钢（FRP）：以玻璃纤维增强树脂为基材，重量轻且可设计性强，常用于洗涤塔、喷淋层等部件，但需注意紫外线老化和高温变形问题。
工程塑料：聚丙烯（PP）、聚氯乙烯（PVC）适用于低温弱腐蚀性废气，成本低且易于成型；聚偏氟乙烯（PVDF）耐温性和化学稳定性更佳。
橡胶衬里：天然橡胶或合成橡胶（如丁基橡胶）通过硫化工艺附着于钢制塔体，提供***异的抗渗性和耐磨性，广泛用于脱硫塔内衬。
复合结构
采用“金属基体+防腐涂层”或“钢衬非金属”复合设计，例如碳钢塔体外壁涂覆环氧酚醛涂层，内部衬贴PTFE（聚四氟乙烯）板，兼顾强度与耐蚀性。
三、结构设计与***化措施
避免几何缺陷
减少死角、缝隙和焊缝凸起，防止介质滞留引发局部腐蚀；采用连续焊接并打磨平滑，降低应力集中风险。
喷淋系统设计应确保液体分布均匀，避免干湿交替区域形成浓差电池。
腐蚀监测与智能预警
安装在线腐蚀探针（如电阻探针、电化学噪声传感器），实时监测关键部位的腐蚀速率；结合红外热成像技术检测衬里脱粘或渗漏。
操作参数控制
严格控制废气温度（如通过换热器降温）和湿度，避免超温超压运行；
定期检测循环液pH值、氯离子浓度等指标，及时调整中和剂投加量。
四、案例分析与经验总结
某化工厂处理含HCl废气的填料塔原采用Q235B碳钢材质，运行半年后出现塔壁穿孔。改造方案如下：
材料升级：塔体更换为316L不锈钢，填料改用PP材质；
结构改进：增加***部除雾器减少液滴夹带，底部设置排净口避免积液；
维护强化：每月停机检查衬里完整性，每季度更换一次循环泵机械密封。
改造后设备寿命延长至5年以上，维修频率显著降低。
五、结论与展望
废气吸收塔的耐腐蚀性能需通过“材料-结构-工艺”三位一体综合保障。未来发展趋势包括：
开发纳米改性涂层（如石墨烯复合涂层）提升抗渗透性；
应用数字孪生技术模拟腐蚀进程，实现预测性维护；
推广模块化设计便于快速更换易损部件。
企业应根据实际工况条件进行全生命周期成本分析（LCCA），平衡初期投资与长期效益，确保废气治理系统的可靠性和经济性。
